裝配式鍋爐房在北京市西黃新村北里供暖改造工程中的應用
作者：冷凝鍋爐 時間：2026-05-26 11:01
1、研究背景
北京市西黃新村北里小區建成于2000年，高層采暖面積12.3萬平方米，多層2.14萬平方米，高層最高建筑物高度24層，多層最高建筑物高度7層，末端均為暖氣片采暖。
原有鍋爐房采用3臺3.5MW傳統鋼制臥式燃氣熱水鍋爐，2017年進行了鍋爐燃燒器低氮改造，改造后煙氣NOx排放量為≤80mg/m3，2017年更新改造只更換了鍋爐燃燒器，鍋爐本體未更新，2017年改造完成后鍋爐運行熱效率降低，運行時出現如下問題：①能耗高：鍋爐平均熱效率僅為85%左右，燃氣消耗量逐年增加，運行成本上升；②排放超標：NO?排放達80mg/m³，不符合北京市《鍋爐大氣污染物排放標準》（DB11/139-2015）中“NO?≤30mg/m³”的要求。
由于本項目施工周期緊張：項目要求從簽訂合同到具備供暖調試條件僅40天，傳統現場組裝模式無法滿足。
2、裝配式鍋爐房的設計方案
本項目若采用傳統方案設計的話涉及的設備較多，設計及施工周期較長，且設備占地面積較大。

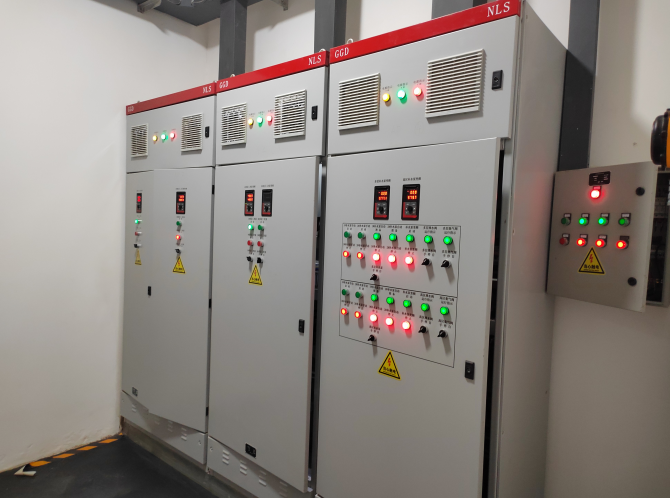

采用傳統方案設計主要設備包括：燃氣熱水鍋爐、一次循環泵、板式換熱器、二次循環泵、除污器、脫氣機、定壓罐、集分水器、軟水器、軟化水箱、補水泵、控制柜、自控柜等。
為縮短設計及施工周期、減少設備的占地面積，提高鍋爐房利用率，我方對此鍋爐房采暖系統進行了如下優化設計：

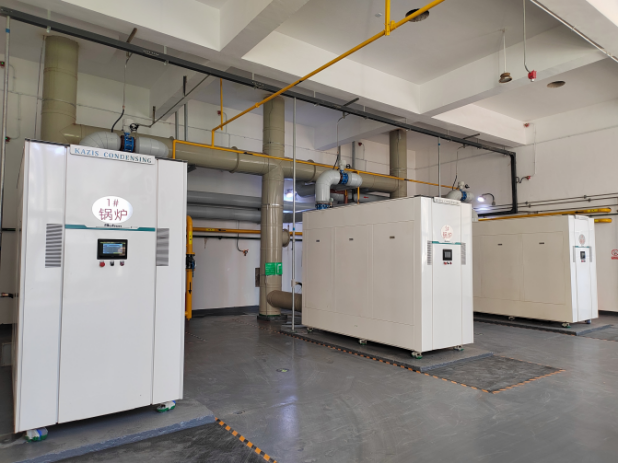

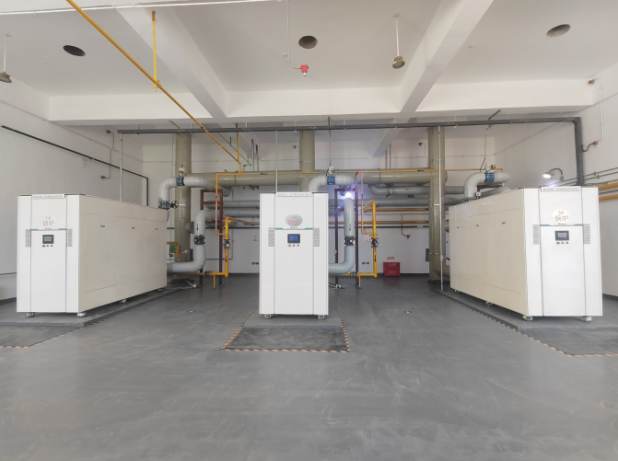

（1）鍋爐選用高效冷凝鑄鋁燃氣熱水鍋爐，占地面積僅為傳統鋼制鍋爐的1/2，比傳統鍋爐節能15%以上，煙氣排放滿足北京市環保要求；
（2）機組化設計，采用三維軟件SOLIDWORKS進行設計工廠組裝，減少施工及人員的投入，主要機組化設計的主要內容如下：
1）一次循環泵設計為一次循環泵組

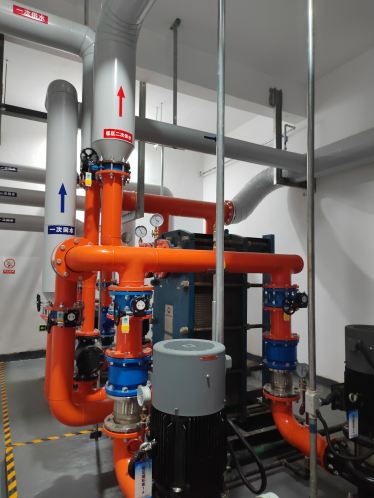

2）多層及高層板式換熱器和采暖二次循環泵及除污除銹定壓排氣混水罐設計為多層板式換熱循環機組和高度板式換熱循環機組；

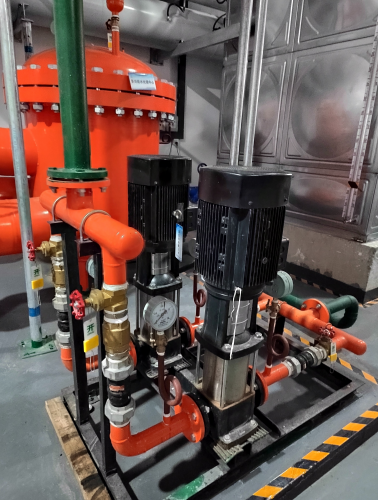

3）多層和高層補水泵設計為多層補水泵組和高層補水泵組。
（3）設備集成化設計，通過集成化設計大大降低設備投資費用、減少設備采購周期、縮短施工周期和機房占地面積，設備集成化設計主要包括如下內容：

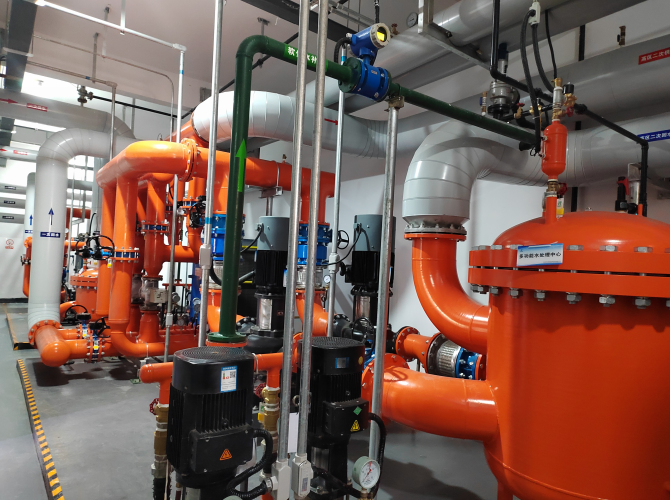

把傳統系統中的除污器、脫氣機、定壓罐、集水器集成設計為為除污除銹定
壓排氣混水罐設備，此設備具有除污、除銹、定壓、排氣、混水等功能于一身，且占地面積小，投資費用低等優點。
（4）主要管道采用工廠預制化設計及生產，現場裝配安裝。
3、裝配式鍋爐房的優點
3.1顯著縮短建設周期
傳統鍋爐房建設周期約為50天（現場組裝30天+現場安裝20天），而裝配式鍋爐房采用“機組化設計+設備集成化設計+工廠預制+現場安裝”模式，工廠預制20天（預制）+現場安裝15天，總周期縮短至35天，比傳統鍋爐房建設周期縮短了15天。其中，工廠預制環節可與現場基礎施工并行，進一步壓縮總工期。
3.2提高工程質量
工廠預制采用標準化生產流程（如CNC加工、焊接機器人、無損檢測），設備尺寸偏差≤2mm（傳統現場組裝偏差≥5mm），外觀質量（無劃痕、變形）及性能（如鍋爐熱效率、泵揚程）更穩定。
3.3降低施工成本
人工成本：
材料成本：
工廠預制采用批量采購，材料價格比傳統現場采購低10%（如管道、閥門、保溫材料），合計節省12萬元；
設備成本：采用除污除銹定壓排氣混水罐代替傳統除污器、脫氣機、定壓罐、集水器，節省設備及配套儀表、閥門、管道合計節省費用35萬元。
設備租賃成本：傳統現場組裝需租賃電焊機、切割機、吊車、叉車等設備30天（租賃費約15萬元），裝配式僅需租賃設備15天（租賃費約6萬元），節省9萬元。
3.4、減少機房占地面積
通過優化設備選型、機組化設計及設備集成化設計大大減少了機房占地面積，通過設備占地面積的優化，提高了機房的利用率，本項目原有設備機房占地面積為438平方米，通過優化后設備機房占地面積僅為332.40平方米，設備機房占地面積減少了105.6平方米，設備機房占地面積減少了24%。通過優化設備選型、機組化設計及設備集成化設計減少的占地面積，合理規劃成其他辦公區域及洗浴區域，提高了鍋爐房管理和辦公環境，提高了鍋爐房管理效率和人文精神。
3.5實現節能減排
裝配式鍋爐房采用全預混高效冷凝技術（鍋爐年平均熱效率105%以上），比傳統鍋爐（年平均熱效率90%）節能15%以上；同時，采用全預混低氮燃燒器（NO?排放≤30mg/m³），比改造前的燃燒器（NO?排放80mg/m³）減排62.5%。本項目運行一年后，燃氣消耗量從115.52萬m³降至86.64萬m³，節能率25%，NO?排放從80mg/m³降至25mg/m³，減排率76.56%。
4裝配式鍋爐房減少建設周期的經濟效益分析
4.1直接經濟效益
工期縮短帶來的成本節省：
本項目傳統周期50天，裝配式周期35天，節省15天，且傳統施工周期無法滿足合同工期要求，可能造成違約風險。
人工與設備成本節省：
如3.3節所述，合計節省78.5萬元（22.5+12+35+9）。
4.2間接經濟效益
提高企業競爭力：
裝配式鍋爐房的快速建設能力，使企業在承接緊急項目時更具優勢，可增加市場份額；
提升客戶滿意度：
提前供暖，解決了居民“冬季供暖延遲”的問題，提高了客戶對企業的信任度。
